Mes expériences en CB

(aussi accessible sous: http://a72.ch/, http://ptiturl.ch/lkYJFnHl et QR-code)

Introduction

Quand j'étais petit, j'avais un talkie-walkie 27 MHz de faible puissance et sans antenne externe, mais j'avais quand même pu m'amuser avec quelques voisins. J'avais ensuite branché une très longue antenne à travers plusieurs étages et j'arrivais à capter des transmissions plus lointaines. Mais je ne pouvais jamais y répondre.

Ma toute première liaison Internet par modem 2400 bit/s via réseau téléphonique commuté je l'ai faite sur EUnet, en utilisant AmigaNOS, un logiciel plutôt pour packet-radio (AX.25) mais qui supportait également une pile IP et le protocole SLIP, probablement en 1987: les pings prenaient environ 1 seconde (voir cette vidéo où j'ai refait ça, mais en PPP et sous GNU/Linux). Avant j'étais déjà allé sur des ordinateurs qui eux avaient accès Internet avec un coupleur acoustique 300 bit/s

Toutefois, contrairement à plusieurs amis (boston72, radio-amateur désormais, HB9HIK sur qrz.com; discovery72, devenu HB9HRL et aussi radio-amateur), je n'ai pas à l'époque fait de packet-radio ni beaucoup de CB.

La CB aujourd'hui

Depuis quelques années, la CB est devenue moins attractive, car il y a notamment Internet. Après quelques expériences de transmission Internet en sans-fil (WiFi et DECT notamment), dont la fameuse liaison de 6km entre le Val-de-Ruz et Chaumont (vidéo), j'ai acheté un kit SDR (Software Defined Radio) très bon marché et j'en ai fait, durant le confinement de 2020, un décodeur ADS-b participant à deux projets de radar collaboratifs. Pour la petite histoire, quand il n'y a pas de trafic aérien à cause du confinement, on ne voit pas d'avions

Entre temps, discovery72 a ajouté via la liaison WiFi de Chaumont un SDR et j'y ai mis aussi un gateway LoRaWAN (ttnmapper, lopy de gurke v2 v3) et quelques capteurs distribués au Val-de-Ruz.

Comme je ne suis pas radio-amateur, je me suis acheté une radio PMR446 (bande libre des 446 MHz) analogique à 16 canaux Motorola, sur laquelle j'ai testé un peu de modulation FSK avec un softmodem (video) et discovery72; et une radio 27 MHz (bande libre des 11 mètres) Midland Alan 42 DS à 40 canaux FM/AM 4W (les deux sans licence radio-amateur). Ensuite (2021-07-10), grâce à frelon72, j'ai un poste fixe Alan Midland Multi 78, qui a l'avantage de s'alimenter en 12V, d'un meilleur micro et surtout d'émettre avec environ 2x plus de puissance (4W FM contre environ 2W avec l'Alan 42 DS).

Conventions de la CB

Problèmes et solutions

Perturbation G.Fast

Ma liaison xDSL G.Fast se plantait quand je transmettais en 27 MHz, j'ai changé pour un câble blindé xDSL et c'est beaucoup mieux (voir RT#996). Voir le spectre G.Fast/xDSL/FTTS sur le modem:

• G.Fast xDSL/FTTS, pas de transmission

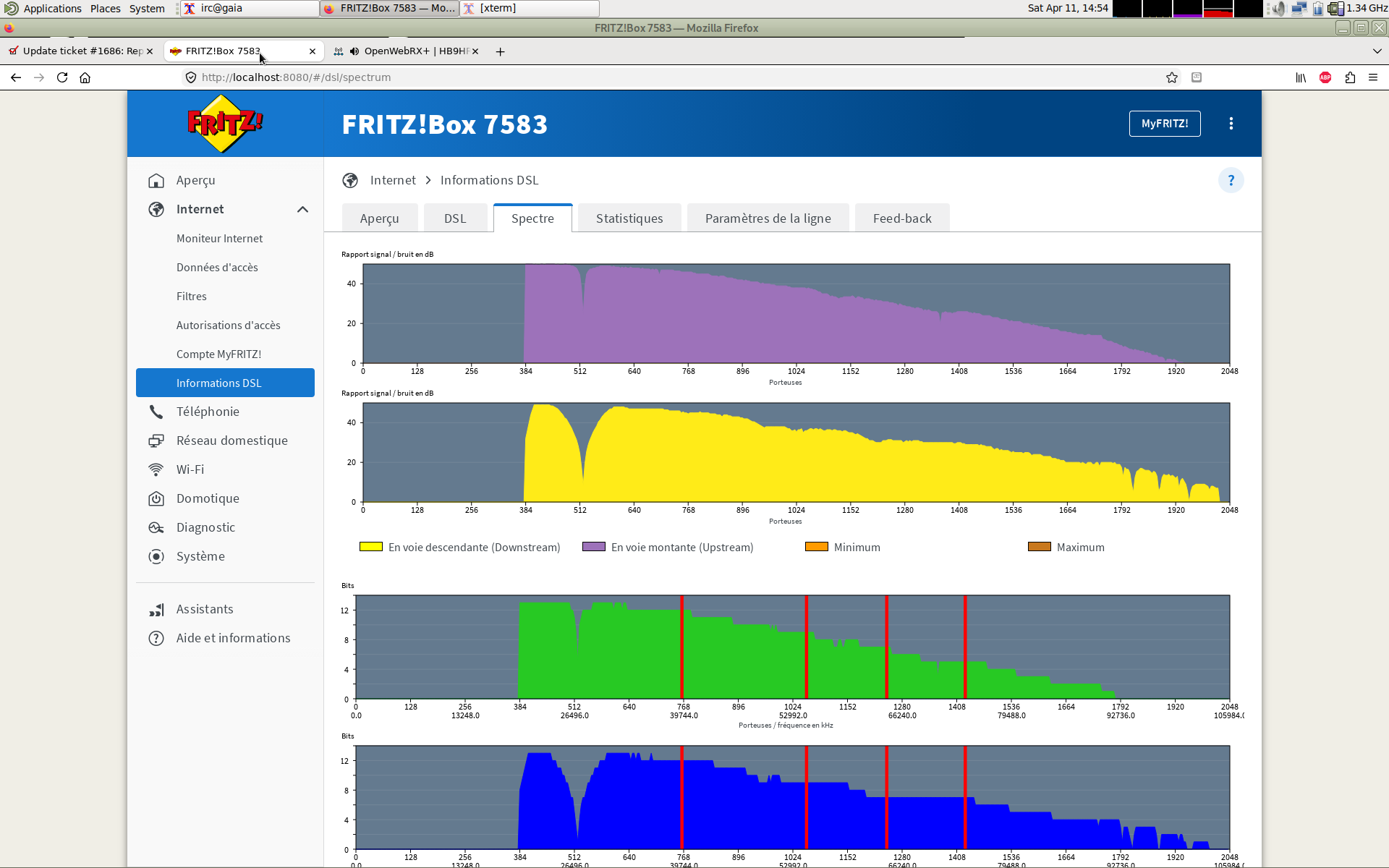

• G.Fast xDSL/FTTS, transmission CB canal 39

Antenne extérieure simple (1m)

Après quelques essais difficiles, j'ai ajouté une antenne extérieure et un micro externe et j'ai pu faire mes premiers QSO.

Petite antenne de toit de voiture avec bonne masse

Les petites antennes (ici 40 cm environ) bénéficient d'une bonne masse (ground) grâce à une embase magnétique métallique en contact avec le chassis de la voiture (masse de l'allume-cigare principalement).

Antenne canne-à-pêche de 5.5m (demi-onde)

En 27 MHz, la longueur d'onde est: , donc 11.11 mètres environ. Pour émettre au mieux, il faudrait une antenne de cette taille. En compromis, on peut émettre à des sous-multiples. Il y a par exemple des antennes en 7/8 lambda.

J'ai acheté une antenne "fait maison" scoobydoo ou T2LT, qui fait 5.5 m (donc demi-lambda, ou "demi-onde"), qui se déplie en hauteur sur un mat non conducteur. J'ai acheté un petit mat transportable de 6m. Ca ne coûte pas cher.

Les premiers essais sont concluants.

Le couple antenne + mat est extrêmement transportable:

Une fois déployé:

La soudure câble radio / coaxial a cassé après une balade à la Vue-des-Alpes où j'ai parlé avec quelqu'un au pieds du Gibloux le samedi 12 juin 2021. Je l'ai réparée et le lundi 14 juin, conditions exceptionnelles, transmission avec fantome72 aux Giettes (canal 6, 92 km!).

SWR

Le taux d'ondes stationnaires (TOS), ou le ratio d'ondes stationnaires (SWR en anglais) permet de déterminer la proportion de puissance qui ne sort pas de l'antenne mais est renvoyée au transmetteur.

Un taux < 1.5 est très bon. Un taux > 3 peut éventuellement endommager l'équipement.

Idéalement, l'antenne est livrée avec un câble et est accordée.

Avec un mauvais taux, le mieux est d'ajuster la longueur de l'antenne, si c'est possible. On peut aussi ajuster la longueur du câble d'antenne coaxial, mais si on rallonge trop, on va surtout améliorer le SWR grâce à la perte en dB sur le câble.

En plus, les appareils de mesure SWR permettent d'estimer la puissance émise.

Déviation FM

Avec l'antenne canne-à-pêche, le problème est que le signal de la porteuse FM est bon, mais ma voix reste faible malgré le micro. La porteuse n'est donc pas modulée (en + et en -) suffisamment autour de sa référence (en FM, la déviation de la porteuse est l'amplitude du signal, ce qui est d'ailleurs avantageux: la distance à l'antenne ou la puissance d'émission n'a pas d'influence sur ce point, contrairement à l'AM).

Il faudrait augmenter la FM deviation dans l'appareil (résistance variable), voir: https://www.cbradio-forum.co.uk/viewtopic.php?t=4595

Essai effectué, sans succès.

Déviation porteuse FM

Un exemple avec tintin65 et antenne (ou émetteur?) président:

Ensuite avec un autre type, plus de décalage de la porteuse vers le bas, meilleure qualité pour moi:

Mes contacts

date	contact	canal	lieu	niveau de puissance reçue sur mon équipement à Fontainemelon	niveau de puissance reçue au SDR de Chaumont	mon niveau chez le contact
2021-05-14	murati72	39	Les Hauts-Geneveys	très bon	très bon	mauvais
2021-05-14	discovery72	28	Geneveys-sur-Coffrane	4/5	-40dB?	mauvais
2021-05-14	frelon72	39	Cernier	très bon	bon	ne me reçoit pas
2021-05-18 (11h)	murati72 (HB3YMM)	11	Les Hauts-Geneveys	5/5	-12.7dB	-20dBm
2021-05-18 (11h)	prima67	11	Romont	3/5	-42.5dB	ne me reçoit pas
2021-05-18 (18h)	murati72	39	Les Hauts-Geneveys	5/5	-42dB
2021-05-18 (18h)	prima67	39	Romont	3/5	-57.9dB	ne me reçoit pas
2021-05-18 (18h)	frelon72	39	Cernier	4/5
2021-05-18 (18h)	tintin65	39	Bas de Chasseral	0/5 (via SDR Chaumont seulement)	-57.1	ne me reçoit pas
2021-06-14 (18h45)	prima67	39	Près de Romont			bon signal (peu de propagation à longue distance ce jour-là)
2021-06-14 (19h20)	fantome72	6	Les Giettes			Me reçoit 4/5, moi 4/6
2021-06-17 (18h30)	chicago72, tintin65, prima67	39	Chevroux?, Lignières, Romont			Me reçoivent aux Hauts-Geneveys avec la mobile sur le toit 60cm; tintin65 me reçoit aussi avec la demi-onde à Fontainemelon, comme chicago72, mais pas prima67
...
2021-09-24 (11h45)	paparadio72 et soni72	12	Colombier	3-4		30+5
2021-09-28 (18h30)	mélèze65 (Philippe à Nods), straycat67 (Georges); lapoutre72 (Etienne)	39	Nods notamment	3/5 signal 7,, 6, 4/5
2022-02-27 (17h30)	Eddy (VD)	4, 3	Vaud	3/5
2022-02-27 18h10	chicago67 (Grandcour), paparadio72 (Colombier)	12, 5, 6
2022-03-27 17h30	gepetto, paparadio (ne m'entendent pas)	12
2022-03-27 17h45	prima67, jessie72 (Rochefort, ne m'entend pas	12				36
2022-05-10 11h40-12h15	prima67, tinti65, florida69 (mobile), la poutre
2022-07-11 18h45+	tintin65 Lignières (2/5, Jean-Marc), prima67 Payerne (4/5, René), chicago67 Payerne+ (3/5, Mike), onyx67 (5/5 Gibloux), puis un signal très faible du Valais même pas compréhensible sur le SDR	39
2022-07-13 11h40+	depuis poste mobile Midland 42 DS et antenne voiture 2: déchèterie Fontainemelon (tintin65 très bien, prima67, le tigre72 très bien), puis les Hauts Geneveys (tgv67, Claude de Bienne mieux)	11
2022-07-17 18h30+	demi-onde à Tête de Ran avec poste 4W: straycat et autres (canal 6), qualité excellente: Semsales (Gobi&pingu), prima67, tigre72 -- qualité bien meilleure que d'habitude (canal 39).
2022-08-18	lapoutre67 (Etienne), faible; tiger72 (james), onyx (très bon), streycat67 (pas mal), gepetto72, prima67 (bien)
2023-07-25	tgv69 (Payerne), murati72, plus zobi (trop faible)
2023-02-15	tigre72 (signal 7), radio 2, tintin65 (Jean-Marc), signal 8 radio 3, prima67 signal 8 radio 4, chicago67 (Mike) signal 8, radio 4, streycat (mobile) signal 6, radio 2, lapoutre67 signal 8, radio 4
2023-06-05 11h30	streycat67, canaux 4 et 11
2023-09-05 17h30+	Midland 42 DS et antenne voiture 2 à Tête de Ran (parking devant), bonne qualité pour florida69 et jessy72 (La Sagne). Je n'entends pas la Sagne dès que je descends aux Hauts-Geneveys (canal 6)
2023-09-11 11h45+	Président et antenne canne-à-pêche demi-onde à Fontainemelon (SWR 1.0-1.4), assez bonne qualité pour jef69, opérateur Claude, de la Broie fribourgeoise (canal 4, puis 6, radio 5)

(si rien n'est précisé, c'est un canal de la bande des 27 MHz; les chiffres après les indicatifs correspondent au canton suisse: 72 Neuchâtel, 67 Fribourg, ...)

Le mieux au SDR de Chaumont pour moi c'est -36 dB, avec antenne extérieure 1m sur mât de 2m, pas du bon côté et câble un peu trop long passant une fenêtre, le matin sur 28 ou 11.

Les unités sont en dB, et pas en dBm car on ne connaît pas la référence utilisée par le SDR.

Les QSO réguliers

Au Val-de-Ruz, il y a des QSO réguliers:

heure	canal	type
18h	39	passionnés
11h	11
20h30	3.697 MHz	aînés (seuls les radio-amateurs peuvent parler, on peut écouter p.ex. avec un SDR)

Ressources

• Wiki d'identification de signaux
• exemples de modulations radio-amateur

-- MarcSCHAEFER - 18 May 2021
